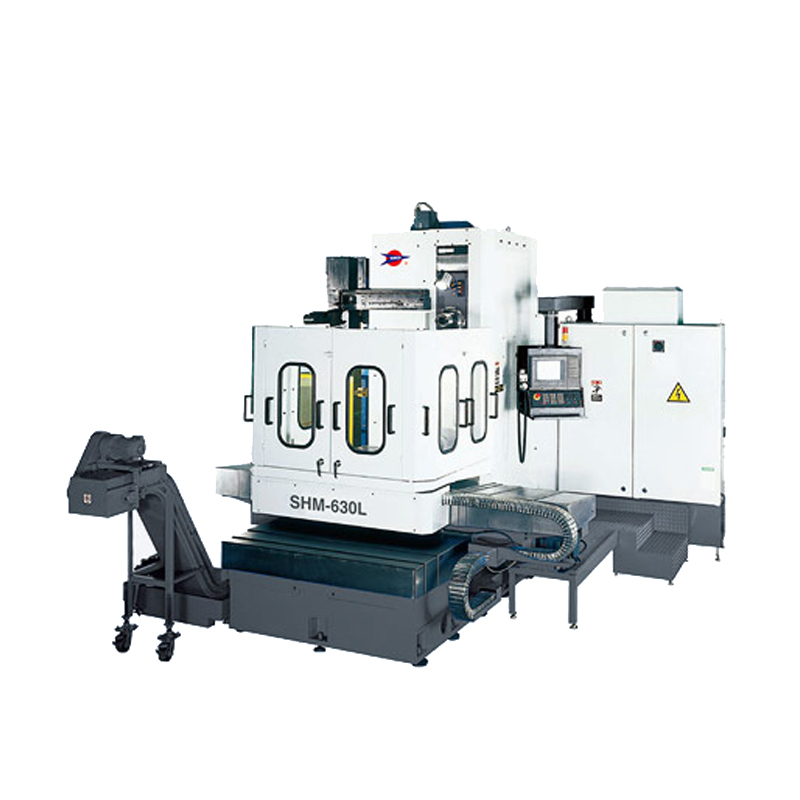

الكود: SHM
مع تصميم هيكل صلابة عالية ، تظهر صلابة عالية وموثوقية معالجة ممتازة.
توفير قاعدة الدعم الأكثر استقرارا لقطعة العمل الكبيرة. ثلاثة محاور تدعم بشكل كامل دون أن يتدلى. تصميم فصل الزيت عن الماء ، وتجنب خفض تدهور السائل.
معلومات عن المنتج
Details
مع تصميم هيكل صلابة عالية ، تظهر صلابة عالية وموثوقية معالجة ممتازة.
توفير قاعدة الدعم الأكثر استقرارا لقطعة العمل الكبيرة. ثلاثة محاور تدعم بشكل كامل دون أن يتدلى. تصميم فصل الزيت عن الماء ، وتجنب خفض تدهور السائل.
مميزات المنتج
| DESCRIPTION | UNIT | SHM-630L | SHM-630 | SHM-800L |
| الحجم | mm | 630*630(700*700, 700*900) | 630*630(700*700, 700*900) | 800*800(1000*800, 1000*1000) |
| T-SLOTS | mm | 20*5 | 20*5 | 22*7 |
| اكبر سعة | kg | 1500 | 1500 | 3500 |
| الارتفاع من الارض | mm | 1110 | 1110 | 1170 |
| المجال الزاوي | sec | 1°/360 | 5°/72(1°/360) | 1/360 |
| قوة الرفع | kg | 4000 | 4000 | 6000 |
| X-AXIS الحركةعلى | mm | 1200 (1400) | 1200 | 1600 |
| Y-AXIS الحركةعلى | mm | 1000 (1200) | 1000(1200) | 1200 (1600) |
| Z-AXISالحركةعلى | mm | 800 (1000) | 800 | 1000 (1200) |
| سعة حجم الابرة | mm | 250~1050(160~960)(250~1250) | 250~1050(160~960)(250~1250) | 225~1225 (225~1425) |
| بعد مركز الابرة عن الطاولة | mm | 0~1000 (0~1200) | 0~1000 (0~1200) | 0~1200 (0~1600) |
| نوع االابرة | mm | ISO #50 / BT-50 | ISO #50 / BT-50 | ISO #50, 7/24 |
| سرعة دوران الابرة STEPS 2 | rpm | 20~4000(30~6000) | 20~4000(30~6000) | 10~2500(4000, 6000) |
| X/Y/Z RAPID TRAVERSE | M/min | 12/10/2012 | 10/10/2010 | 15/12/2015 |
| مجال الحفر | mm/min | 1~5000 | 1~5000 | 1~5000 |
| اقل دخل | mm | 0.001 | 0.001 | 0.001 |
| NO. OF TOOL | tool | 40 (60/90) | 40 (60/90) | 40 (60/90/120) |
| خصائص الادوات | - | BT-50 / P50T-1 | BT-50 / P50T-1 | BT-50 / P50T-1 |
| اكبر طول للاداة | mm | 400 | 400 | 400 |
| اكبر حجم للاداة | kg | 20 | 20 | 20 |
| اكبر قطر للاداة | mm | 125- 250 (W/o Adjacent Tool) | 125- 250 (W/o Adjacent Tool) | 125- 200 (W/o Adjacent Tool) |
| اداة اختياري | - | Random | Random | Random |
| زمن تغيير الاداة | sec | 14 | 14 | 14 |
| محرك السرفو | kw | 7.5/11 (11/15) | 7.5/11 (11/15) | 11/15 (15/18) |
| X/Y/Z/B محرك السرفو | kw | 4/4/4/3 | 4/4/4/3 | 4/4/4/3 |
| مزلقة محرك السيرفو | kw | 0.025 | 0.025 | 0.025 |
| المضخة الهيدروليكية | kw | 2.25 | 2.25 | 2.25 |
| الجدول الفهرسي | kw | 2 | 2 | 3 |
| رقاقة الناقل | kw | 0.2 | 0.2 | 0.2 |
| مضخة المبرد | kw | 0.9 | 0.9 | 0.9 |
| ضغط الهواء المطلوب | kg/cm2 | 6 | 6 | 6 |
| القوة المطلوبة | KVA | 30 | 30 | 45 |
| حجم الخزان الهيدروليكي | l | 120 | 120 | 180 |
| مبرد زيت التبريد | l | 8 | 8 | 25 |
| حجم تانك البارد | l | 300 | 300 | 400 |
| الموقع | mm | ±0.005/300 | ±0.005/300 | ±0.005/300 |
| قابلية التكرار | mm | ±0.003 | ±0.003 | ±0.003 |
| الاستدارة | mm | 0.02/300mm | 0.02/300mm | 0.02/300mm |
| آلة الانجاز | mm | 5995*3740*3270 | 5995*3740*3270 | 6250*4150*3500 |
| حجم الالة | kg | 12000 | 10000 |
14000 |
