التصنيف:
الات الحفر بالشرر
الكود: JMNC+EP+D

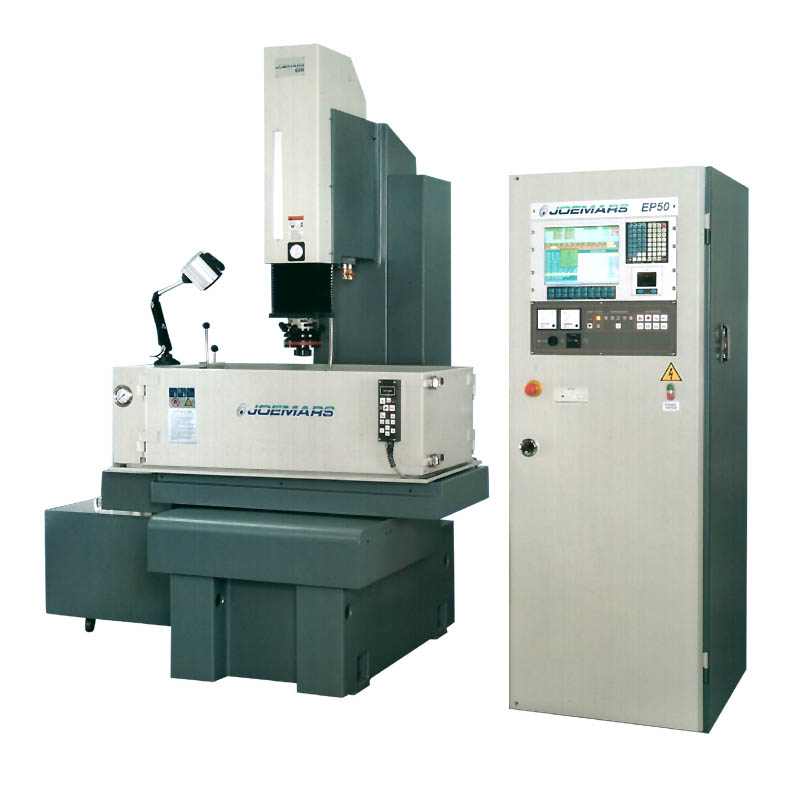

مكنات الحفر بالشرر هو جهاز تحكم CNC بالكمبيوتر.
تستخدم واجهة المستخدم الرسومية بنية 486-grade الصناعية. إن جهاز التحكم المؤازر ذو الحلقة المغلقة يتم عن طريق معالج DSP عالي السرعة ذو 32 بت ، وتحقيق أفضل كفاءة لتصريف التفريغ ودقة عالية.
رسومات بديهية I عدة قطع مدار I I تقطيع متعدد الأعماق I تقليد - I تقاطع I خط متعدد المنطقة قطع I
تخطي السطر الأول برنامج Protect-Limit ، توفر هذه زيادة كبيرة في كفاءة البرمجة وتجنب التسبب في الأخطاء. توفير وظائف خط التعليق وإدخال كلمة شائعة ، استيراد ملفات USB أنا تصدير ،
يمكنك وضع معلومات المشروع لتحقيق إدارة المشروع وفعالية المذكرة
معلومات عن المنتج
Details
ميزات التحكم لمكنات الحفر بالشرر:
مكنات الحفر بالشرر هو جهاز تحكم CNC بالكمبيوتر.
تستخدم واجهة المستخدم الرسومية بنية 486-grade الصناعية. إن جهاز التحكم المؤازر ذو الحلقة المغلقة يتم عن طريق معالج DSP عالي السرعة ذو 32 بت ، وتحقيق أفضل كفاءة لتصريف التفريغ ودقة عالية.
رسومات بديهية I عدة قطع مدار I I تقطيع متعدد الأعماق I تقليد - I تقاطع I خط متعدد المنطقة قطع I
تخطي السطر الأول برنامج Protect-Limit ، توفر هذه زيادة كبيرة في كفاءة البرمجة وتجنب التسبب في الأخطاء. توفير وظائف خط التعليق وإدخال كلمة شائعة ، استيراد ملفات USB أنا تصدير ،
يمكنك وضع معلومات المشروع لتحقيق إدارة المشروع وفعالية المذكرة
دائرة اثارة
1. الأكثر تقدما حلبة "L.W.F" شرارة قادرة على السيطرة على ارتفاع المنحدر الحالي ذروة ، والحد من ارتداء الزاوية بشكل كبير.
2.. تتبع وضع دائرة التحكم OFF-TIME لمنع Arcing.
3. استخدام الدوائر "MOSFET" شرارة لتعزيز الأداء.
4. يتم تقسيم جميع لوحات الكمبيوتر في تصميم مربع وحدات ، وخفض تكاليف الصيانة.
5. التيارات المزدوجة الجهد (عالية و منخفضة الجهد) التي يتم تفريغها بشكل متزامن تسمح بمعدل أسرع لإزالة المعادن و إنهاء السطح الموحد.
مكنات الحفر بالشرر:
1. إن تصميم الهيكل المتناسق و المسبوكات كلها مصنوعة من الحديد الزهر ذو القوة العالية و أن تكون مصقولة مع صلابة عالية و استقرار حراري متوازن
2. باستخدام براغي كروية عالية الدقة على كل محور ، بعض استخدام دبوس موقع أكبر ومع تصميم pretension ، لذلك لديه خصائص كبيرة على دقة تحديد المواقع ، صلابة الجهاز والحركة
3. استخدام طريقة توجيه الكرة / الأسطوانة ذات الدقة العالية بدون فجوة على كل محور ، توفر توجيه حركة عالي الدقة
4. استخدام محامل الكريات الزاوي على نطاق محدد على كل محور لضمان الأحمال المطلوبة للمحور والشعاعية ، وتوفير نعومة ودقة التشغيل عند التشغيل
5. سطح طاولة العمل تم صلابة وطحن ، مع مقاومة ممتازة للتآكل ويحسن من عمر الماكينة
6. استخدام جداول الخطوط عالية الدقة في كل محور ، لضمان الدقة في ظل حالة ثابتة وديناميكية
7. آلية النقل المتقدمة لكل محور ، لتحسين الكفاءة والاستقرار والدقة عند التشغيل الآلي
8. اعتماد الفرامل الكهرومغناطيسية على Z- محور لتقديم وظيفتها على الفور
9. استخدام زيت التشحيم ذو السعة العالية مع حلقة التشحيم الفعالة ، وتوفير إمدادات مواد التشحيم الموثوقة لكل محور لتحسين عمر الأجزاء الميكانيكية
10. استخدام هيكل الحماية الكامل المغطى لكل محور ، لضمان سلامة المشغل ولمنع الغبار أو السوائل التي تسقط في الماكينة
11. مع كل من تدفق النفط وأجهزة الشفط على العمل .tank ورأس العمل ، لتقديم وسيلة ملائمة لنوع مختلف من تطبيق ieps workp.
12. يتم التحكم في مستوى العزل الكهربائي في خزان العمل من خلال ميزة ستبليس ، لتوفير سرعة فعالة لارتفاع العزل الكهربائي المتوقع.
. 13. نظام صرف خزان العمل يستخدم جهاز تصريف قطر أكبر ، يمكن معالجة العازل إلى خزان العزل الكهربائي في وقت قصير جدا.
.14 اﺳﺘﺨﺪم ﻡﻌﺪل ﻡﻌﺪل اﻟﺘﺪﻓﻖ اﻟﻌﺎﻟﻲ ، ﻟﻤﻞء اﻟﻌﺰل اﻟﻌﺎزل ﻓﻲ tankﺰان اﻟﻌﻤﻞ ﻓﻲ ﻓﺘﺮة ﻗﺼﻴﺮة ﺟﺪًا.
15. تصميم مقصورة متاهة في خزان العزل الكهربائي ، والتي يمكن أن تحسن بشكل فعال نظافة عملية العزل الكهربائي.
16. باستخدام مرشح الورق عالية الكفاءة لخزان العزل الكهربائي ، لتوفير عازل سريع وتنظيف.
17. مقياس الضغط في خزان العزل الكهربائي ، يوفر معلومات فورية للتدفق العادي للعزل الكهربائي في نظام الترشيح وفي خطوط الأنابيب. .
18. بعض الموديلات مجهزة بعجلات ذات قدرة تحميل عالية لسهولة تحريك الخزانات العازلة ، بالإضافة إلى توفير الراحة لصيانة أو تنظيف الخزان.
19. تكوين بسيط للجسم ، المولدات وخزان عازل الماكينة ، لتقليل مساحة الأرضية وسهولة الصيانة.
مميزات المنتج
| بند | Model | JMNC32A | JMNC43A | JMNC50 | JMNC53 |
| حجم طاولة العمل | mm | 600*300 | 650*400 | 750*520 | 800*550 |
| Xالحركة على المحور | mm | 300 | 400 | 500 | 500 |
| yالحركة على المحور | mm | 200 | 300 | 400 | 350 |
| zالحركة على المحور | mm | 300 | 350 | 350 | 350 |
| رام الصوانى إلى طاولة العمل | mm | 167~467 | 290~640 | 270~620 | 310~660 |
| ماكس. الوزن الكهربائي | kgs | 60 | 75 | 150 | 150 |
| ماكس. وزن الشغل | kgs | 500 | 800 | 1200 | 1600 |
| خزان العمل (W * D * H) | mm | 845*510*300 | 1080*560*340 | 1290*715*420 | 1160*670*340 |
| وزن وحدة الجهاز | kgs | 1150 | 1400 | 1800 | 2800 |
| الأبعاد الخارجية (W * D * H) | mm | 1675*1200*2075 | 1480*1900*2340 | 1875*1730*2375 | 1430*2175*2330 |
| ديولوكتيك تانك | |||||
| بند | Model | D32 | D43 | D50 | D53 |
| سعة | L | 280 | 320 | 570 | 600 |
| مضخة | HP | 0.5HP*1 | 0.5HP*1 | 0.85HP*1 | 0.85HP*1 |
| الوزن الصافي | kgs | built in | 100 | 150 | 180 |
| طريقة تصفية | paper filtier | ||||
| الأبعاد الخارجية (W * D * H) | mm | built in | 850*1150*1000 | 950*1400*1100 | 2060*800*1160 |
| مولد (CNC) | |||||||||
| بند | Model | EP50 | EP75 | EP100 | |||||
| ماكس. بالقطع الحالية | A | 50 | 75 | 100 | |||||
| إجمالي مدخلات الطاقة | KVA | 4.5 | 7 | 9 | |||||
| ماكس. معدل إزالة المعادن | mm³/min | 390 | 610 | 770 | |||||
| نسبة ارتداء الكهربائي ٪ | 0.2 | 0.2 | 0.2 | ||||||
| أفضل خشونة السطح | μmRa | 0.2 | 0.2 | 0.2 | |||||
| الوزن الصافي | kgs | 320 | 330 | 360 | |||||
| الأبعاد الخارجية (العرض × العمق × الارتفاع) | mm | 680*1070*1820 | 680*1070*1820 | 680*1260*1820 | |||||
| بند | Model | JMNC60 | JMNC62 | JMNC1140 | JMNC1142 |
| حجم طاولة العمل | mm | 900*650 | 900*650 | 900*650 | 900*650 |
| Xالحركة على المحور | mm | 600 | 600 | 1150 | 1150 |
| yالحركة على المحور | mm | 400 | 400 | 400 | 400 |
| zالحركة على المحور | mm | 350 | 350 | 350 | 350 |
| رام الصوانى إلى طاولة العمل | mm | 255~605 | 446~796 | 255~605 | 446~796 |
| ماكس. الوزن الكهربائي | kgs | 150 | 150 | 150 | 150 |
| ماكس. وزن الشغل | kgs | 2000 | 2000 | 2000 | 2000 |
| خزان العمل (W * D * H) | mm | 1300*900*430 | 1300*900*430 | 1500*900*430 | 1500*900*430 |
| وزن وحدة الجهاز | kgs | 3000 | 3000 | 3400 | 3400 |
| الأبعاد الخارجية (W * D * H) | mm | 1870*2495*2335 | 1870*2495*2660 | 2165*2495*2335 | 2165*2495*2660 |
| ديولوكتيك تانك | |||||
| بند | Model | D60 | D62 | D1140 | D1142 |
| سعة | L | 800 | 800 | 1200 | 1200 |
| مضخة | HP | 0.85HP*2 | 0.85HP*2 | 0.85HP*2 | 0.855HP*1 |
| الوزن الصافي | kgs | 200 | 200 | 300 | 300 |
| طريقة تصفية | paper filtier | ||||
| الأبعاد الخارجية (W * D * H) | mm | 1200*2000*1100 | 1200*2000*1100 | 1350*2000*1100 | 1350*2000*1100 |
| مولد (CNC) | |||||||||
| بند | Model | EP50 | EP75 | EP100 | |||||
| ماكس. بالقطع الحالية | A | 50 | 75 | 100 | |||||
| إجمالي مدخلات الطاقة | KVA | 4.5 | 7 | 9 | |||||
| ماكس. معدل إزالة المعادن | mm³/min | 390 | 610 | 770 | |||||
| نسبة ارتداء الكهربائي ٪ | 0.2 | 0.2 | 0.2 | ||||||
| أفضل خشونة السطح | μmRa | 0.2 | 0.2 | 0.2 | |||||
| الوزن الصافي | kgs | 320 | 330 | 360 | |||||
| الأبعاد الخارجية (العرض × العمق × الارتفاع) | mm | 680*1070*1820 | 680*1070*1820 |
680*1260*1820 |
|||||
